1、儀器簡介
天空背景輻亮度測量?jī)x（以下簡稱DTL-1）是一種用于實時測量天空背景輻亮度的大氣輻射測量設備，具有天空掃描與定點觀測兩種測量模式，分別用于全天空掃描和特定方位觀測。DTL-1工作時正面朝南水平擺放，儀器開機后，首先在水平和俯仰方向上自動檢測零位并回到初始位置，用戶通過上位機系統測量軟件下發測量命令，DTL-1根據所選的工作模式依次轉向并掃描系統內固化的各預設方位（天空掃描模式）或?qū)τ脩糨斎氲闹付ǚ轿贿M(jìn)行觀測（定點觀測模式），觀測結果分別以實時動態曲線形式和數值形式顯示于測量軟件界面的作圖區和數據區，并將測量結果實時保存至測量文件中，兩種模式下每天各生成一個以當前日期年月日命名的txt格式測量文件。
“大氣背景輻射測量系統控制軟件”是為上述天空背景輻亮度測量?jī)xDTL-1所開發的一套控制軟件，由上位機控制軟件和下位機嵌入式系統運行程序兩部分組成，上位機控制軟件具有良好的圖形界面和友好的用戶界面；下位機嵌入式系統運行程序?yàn)?/span>DTL-1的硬件監控與管理程序。該套軟件作為設備的控制軟件和人機交互接口，用于引導和控制DTL-1進行大氣背景亮度測量的整個過程，同時實時顯示測量結果，生成測量數據文件，便于瀏覽和直接分析。軟件充分考慮了人性化的設計要求，不但功能完善，而且操作簡便，性能可靠。

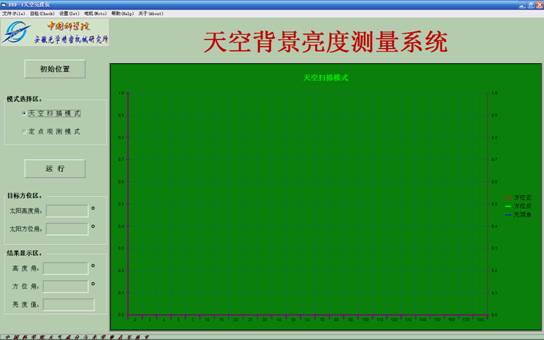

圖1 天空背景輻亮度測量?jī)x軟件界面
2、產品特點
1) 支持全天空掃描和指定點觀測兩種測量模式；
2) 精確的重復定位控制技術，充分保證了對觀測方位的定位精度；
3) 全天空掃描模式下支持無人職守的長期自動測量和數據自動存儲；
3、性能指標
u 波長范圍：400~1050nm、900~1700nm全波段或特定波長選擇，帶寬10nm；
u 分光元件：干涉濾光片
u 動態范圍：1~500 W/(m2·sr)
u 光信號接受視場角：不大于1°
u 重復定位精度：1′
u 測量精度：優于20%
u 工作模式：天空掃描模式、定點測量模式
l 天空掃描模式
儀器跟蹤到太陽后偏移太陽5°開始掃描測量，分別掃描太陽高度角所在平緯圈上的最多50個偏移點和太陽方位角所在經圈上的最多25個偏移點；之后高度角每變化10度掃描天空一周共計36個點，兩點之間方位角間隔10°，高度角掃描范圍為5° ~ 89°，即基本覆蓋了整個天空范圍，其中每測量一個點，向上位計算機上傳保存一次數據，測量完成所有點后，上傳測量完成標志信號，并自動回到初始位置，等待下一個測量周期到來，上述的一個完整掃描周期用時約5min。
l 定點測量模式
可測量方位角0~360°和高度角-90~90°范圍內用戶輸入的任意給定方位天空輻亮度，相鄰兩次測量時間間隔10秒，定位精度優于1′。
4、接口參數
通訊接口：RS-422
5、電氣特性
供電電源：(220±20) V AC，(50±1) Hz
最大功率：200 W
6、工作條件
工作溫度：-30~50℃
工作濕度：0~95% RH
工作氣壓：80~106 KPa
7、其他指標
儀器尺寸：約400 mm×500 mm×600 mm
儀器重量：約20 kg
